Teraskonstruktsioonide raudteejaama hooldusdepoo

Teraskonstruktsiooniga raudteejaama hooldusdepoo on kompleksne süsteem, mis ühendab arhitektuuri, ehitusmehaanika, raudteeinseneri ja protsesside projekteerimise. Meie Hiinas asuvates tehastes jagame kogu hoone erinevateks komponentideks, et saavutada eelvalmistamise ja montaaži ehitusrežiim.

Struktuurne vorm

● Raami struktuur: sobib suhteliselt väikese vahekaugusega ja väikese koormusega tavaliste reisirongide hooldusvarjudele.

● Võrgustruktuur: see on praegu kiirrongide ja kuulrongide hooldusvarjudes kõige sagedamini kasutatav vorm. See koosneb paljudest sõlmede kaudu ühendatud vardadest, mis moodustavad tohutu kolmemõõtmelise ruudustiku. Selle eelised on: kõrge jäikus ja hea seismiline vastupidavus. See suudab ühtlaselt jaotada katuse raskuse ümbritsevatele sammastele, saavutades nii suure, üle 60-meetrise sammasteta ava, võimaldades ronge kuuris vabalt saata.

● Pikaajaline kaar või torusõrestik: spetsiaalsetes hooldustöökodades, mis nõuavad väga suurte komponentide tõstmist, võib seda tüüpi konstruktsioone kasutada suurema sisemise kliirensi saavutamiseks.

Konstruktsioonikomponentide koostis

● Terastala

● Terasest sammas

● Kraana tala

● Veeru tugi

● Horisontaalne tugi

Toote korpus

Shanghai Hongqiao EMU hooldusdepoo

Hongqiao EMU hooldusdepoo hoolduskuuri katus oli sel ajal Hiinas üks suurimaid teraskonstruktsiooniga võre katuseid. See koosnes tuhandetest terasvarrastest ja iga varda mõlemas otsas olid poldid, mis keerati tugevasse teraskuuli. Selle ühendusmeetodi eeliseks on kõrge paigaldustäpsus, kiire ehituskiirus ja kontrollitav kvaliteet. See on keeruline süsteem, mis ühendab selliseid erialasid nagu tsiviilehitus, masinaehitus, elektrotehnika ja infotehnoloogia. Selle suure avaga võrega katus on spetsiaalselt kavandatud vastama selle tõhusale, kolmemõõtmelisele ja paindlikule hooldusprotsessi nõuetele ning see on suurepärane näide vormi ja funktsiooni ühtsusest.

Parameeter (spetsifikatsioon)

KKK

1. Mis on teraskonstruktsioonide raudteejaama hooldusdepoo projekteeritud kasutusiga?

Disaini kasutusiga: Tavaliselt 50 aastat.

2. Kuidas kooskõlastuvad hoolduslao olulised seadmed teraskonstruktsioonide hoonega?

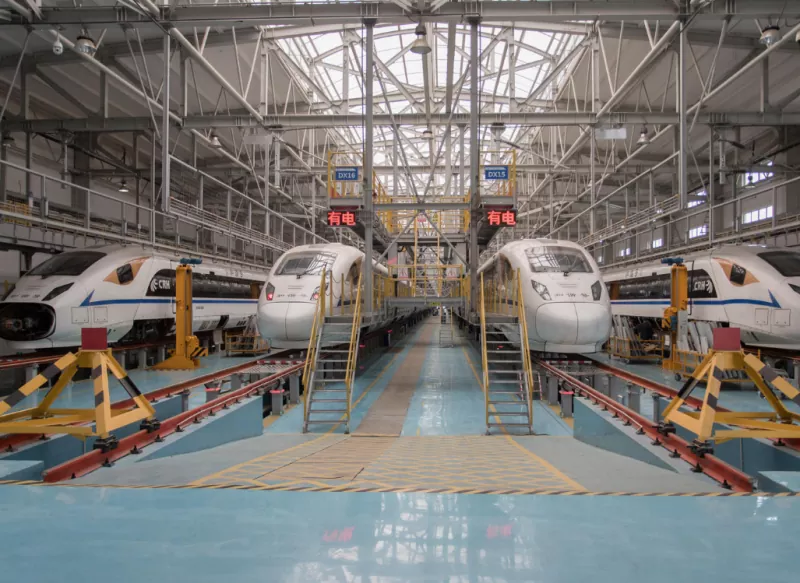

● Kolmekorruseline tööplatvorm: teraskonstruktsiooniga platvorm on tihedalt rongi külge kinnitatud, võimaldades töötajatel üheaegselt kontrollida rongi alumist, sisemust ja ülaosa (sealhulgas pantograafid ja kliimaseadmed), võimaldades kolmemõõtmelisi toiminguid.

● Sildkraana (kraana): katuse terastalade alla riputatud, tõstab 5-20 tonni kaaluvaid rooliraame, mootoreid ja muid suuri komponente. Spetsiaalsed kraanatalad peavad olema spetsiaalselt konstrueeritud nii, et need taluksid tsüklilisi koormusi.

3. Miks näeb hooldusdepoo katus välja nagu võre? Mis on eripära?

See on poltidega sfääriline sõlmevõrkstruktuur, nagu tohutu kolmemõõtmeline ämblikuvõrk, mis koosneb tuhandetest terastorudest, mis on poltide abil ühendatud tahkete teraskuulidega. Selle eeliseks on see, et koormus jaotub kõikidele osadele ja ümbritsevatele sammastele, saavutades ülisuure ava ilma sammasteta ruumi.
