EIHE teraskonstruktsioonide kastkolonnide töötlemise voog ja insenerirakenduste saavutused

2026-04-28 0 Jäta mulle sõnum

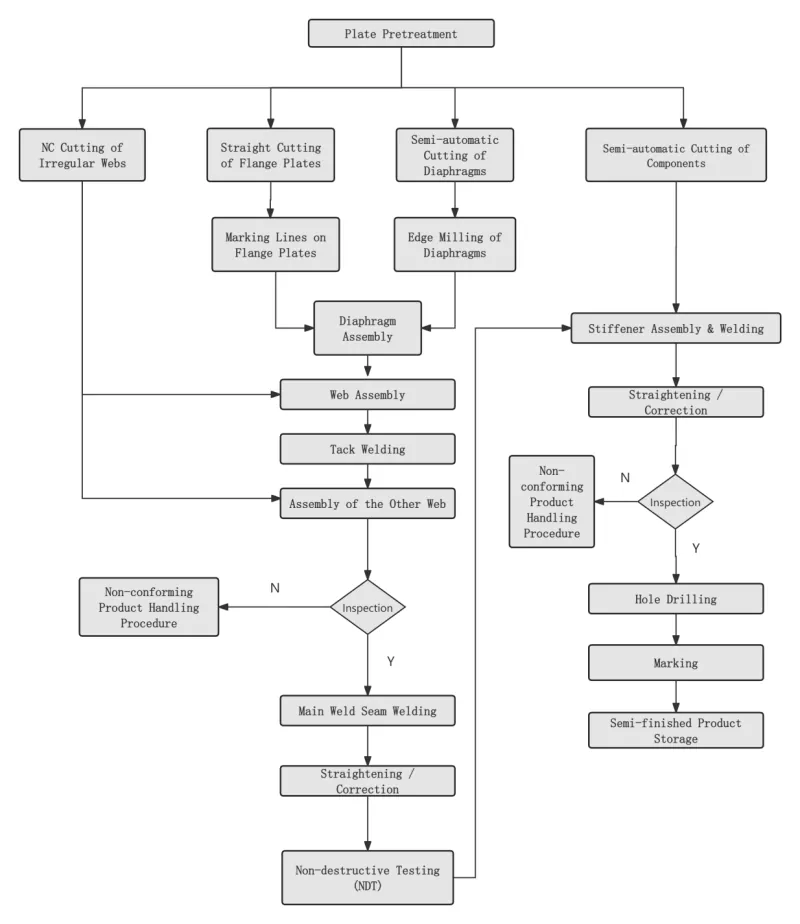

I. Üldine paigutusjoonis

Ⅱ. Võtmeprotsess

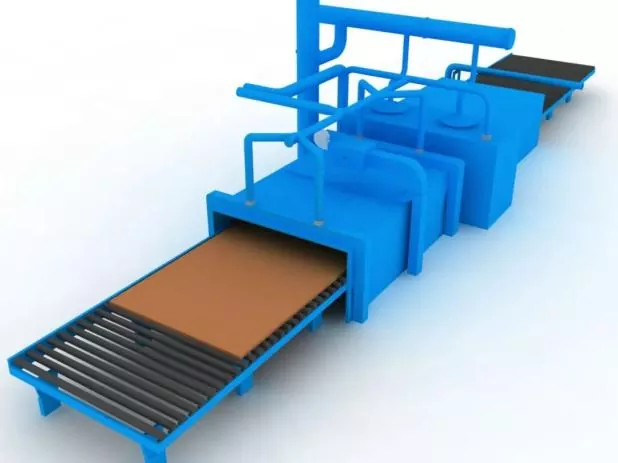

1. toiming. Terasplaadi pinna eeltöötlus	Enne terasplaadi tühjendamist viiakse läbi vastavalt projekteerimis- või protsessinõuetele.

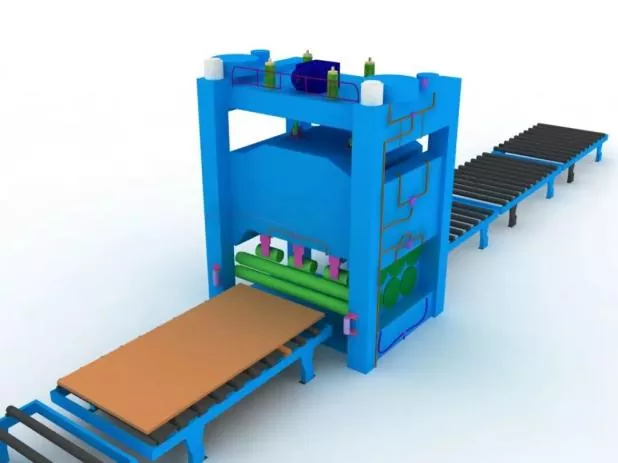

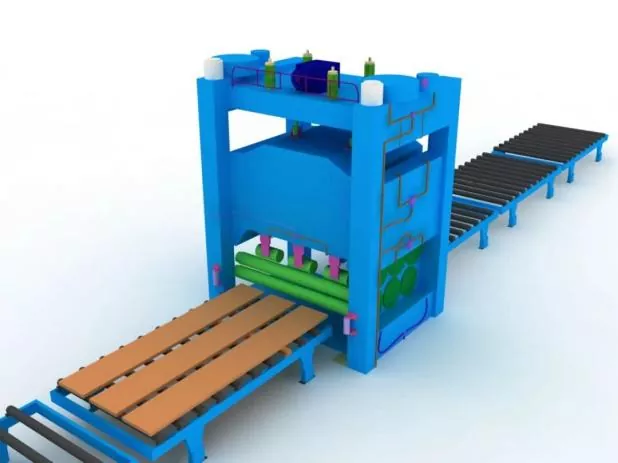

2. samm Terasplaadi sirgendamine	Üldine sirgendamine tuleb läbi viia pärast terasplaadi eeltöötlust, et tagada sulgemise täpsus ja leevendada terasplaadi sisemist jääkpinget.

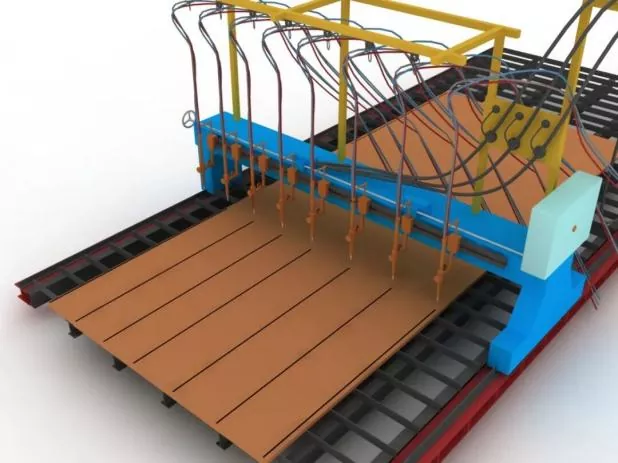

3. samm Osade lõikamine ja tühjendamine	Enne lõikamist reguleerige lõikemasinat, kinnitage düüsi mudel ja kontrollige õhurõhu stabiilsust.
3. samm Osade lõikamine ja tühjendamine	Lõikamise ajal eelsoojendage terasplaadi lõikeõmblust ja kontrollige rangelt lõikekiirust.
4. samm Osade teisene sirgendamine	Teostatakse pärast terasplaadi tühjendamist, et tagada montaaži täpsus ja vähendada terasplaatide sisemist jääkpinget.

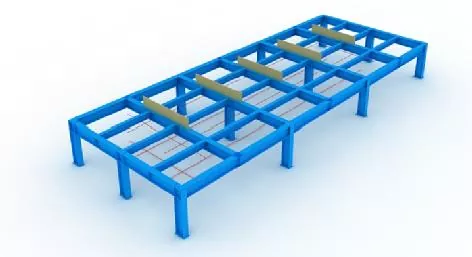

5. samm: rakiste ja paigutusjoonte seadistamine	Enne kokkupanekut tuleb esmalt paika panna paigutusjooned ja rakised.
	Jigi paigaldamisel peab olema tagatud ülemise ava horisontaaltase ning piisav jäikus ja tugevus.
	Kõik rakised ja paigutusliinid võib kasutusele võtta alles pärast nende kontrollimist ja heakskiitu selleks määratud personali poolt.

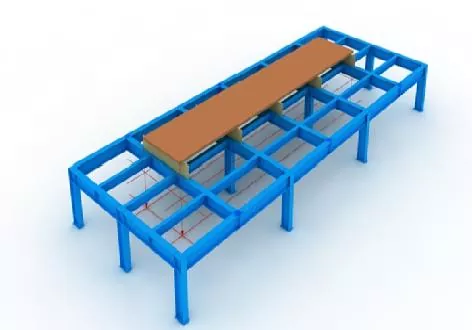

6. samm Alumise paneeli positsioneerimine	Täpselt positsioneeritud nööri ja paigutusjoonte järgi.

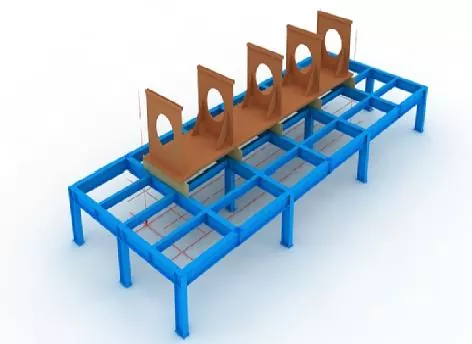

7. samm Membraanide kokkupanek	Enne membraanide kokkupanemist märkige alumisele paneelile positsioneerimisjooned ja eemaldage lihvkettaga hõljuv rooste joonte mõlemalt küljelt.
7. samm Membraanide kokkupanek	Pärast membraanide paigaldamist kinnitage need takkekeevitusega.

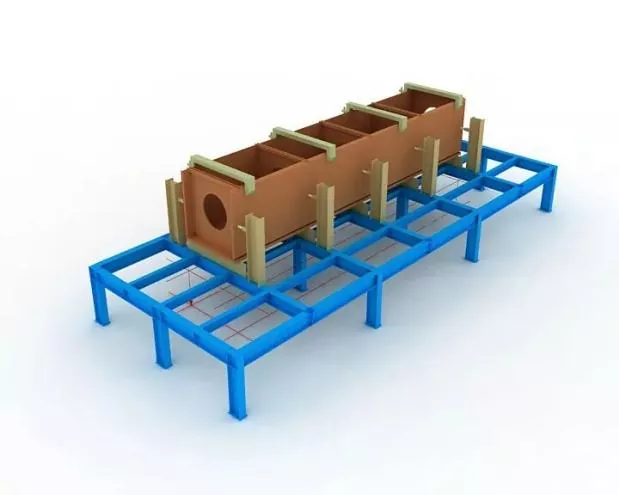

8. samm Veebikoost	Pärast seda, kui võrk on kokku pandud ja kvalifitseeritud, tõstke see tungrauaga tihedalt vastu membraani ja seejärel kinnitage see takkkeevitusega.
9. samm Ülemise paneeli kokkupanek	Täitke ülemise paneeli täpne positsioneerimine nööriga, seejärel kinnitage takkkeevitusega.

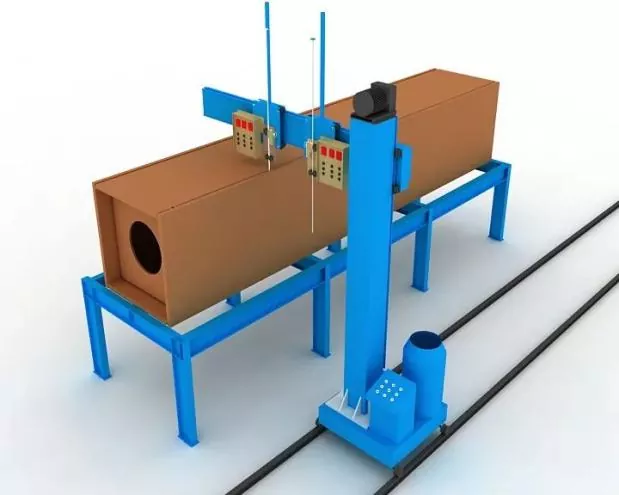

10. samm Membraan-elektrolakkeevitus	Diafragmade jaoks kasutatakse ühepoolset elektriräbu keevitamist.
	Elektriräbu keevitusavade ülemisse ja alumisse avasse tuleb keevitamise ajal paigaldada vaskhülsid kaare käivitamiseks ja kustutamiseks.
	Keevitusvoolu ja -pinget tuleb kogu keevitusprotsessi vältel rangelt kontrollida ning tähelepanu tuleb pöörata elektriräbu keevitusala värvimuutuse jälgimisele võrgus.

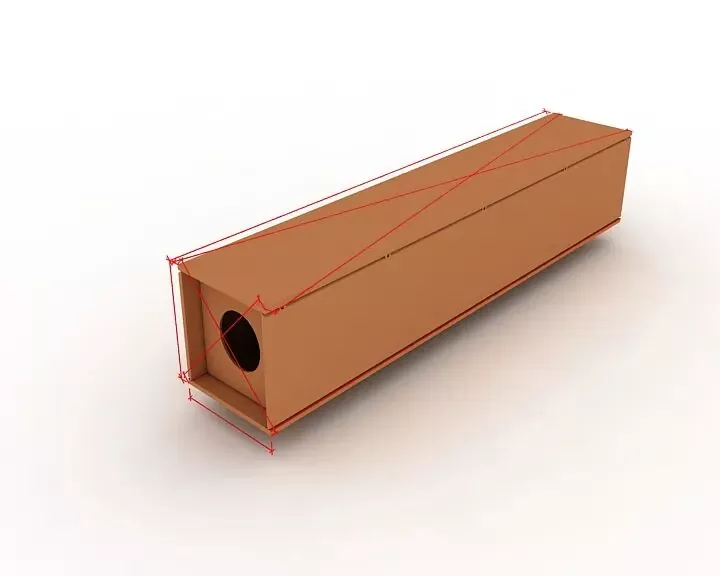

11. samm Üldine kontroll	Kontrollimisel keskenduge sellele, kas komponendi pikkus, diagonaali mõõtmed ja otsaosa mõõtmed vastavad konstruktsiooni ja spetsifikatsiooni nõuetele ning korrigeerige kõik tolerantsivälised osad.

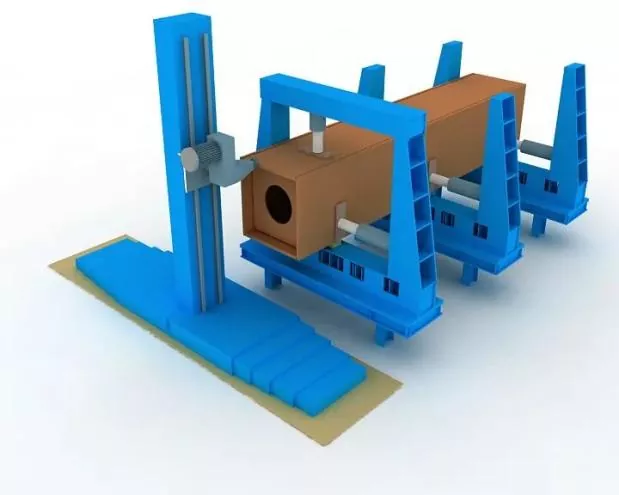

12. samm Lõpetage freesimine	Pärast kokkupanekut ja keevitamist freesige otspind.
12. samm Lõpetage freesimine	Tagage elementide tasasus ja paralleelsus otsapinna ja freesi vahel.

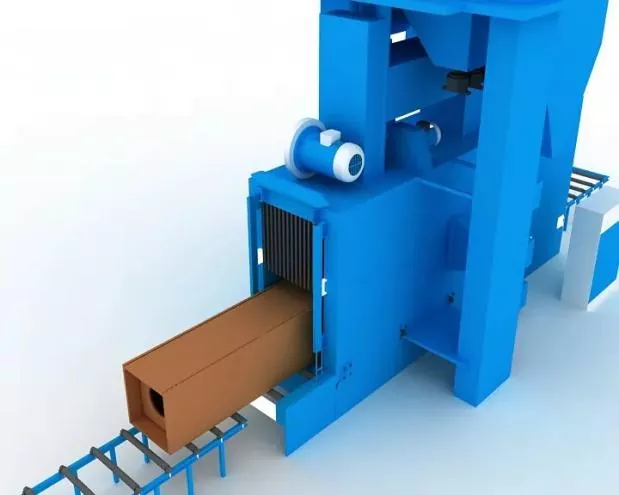

13. samm Liivapritsi ja rooste eemaldamine	Täielik rooste eemaldamine liivapritsiga vastavalt vajadusele pärast keevitamist, seejärel viige üle kattekonstruktsioonile.

Ⅲ. Montaaži, positsioneerimise ja keevitamise spetsifikatsioonid

Montaaži täpsus	Kokkupaneku ajal: ● Keevitusdeformatsiooni kontrollimiseks tuleb kasutusele võtta asjakohased piirangud. ● Keevituse kokkutõmbumisvaru ja mõistlik pöörddeformatsioon tuleb reserveerida komponentide mõõtmete kontrollimiseks ja õige kuju tagamiseks.
Montaaži täpsus	Keevisühenduste valmistamise ja montaaži lubatud kõrvalekalded, samuti konstruktsioonikomponentide mõõtmete tolerantsid peavad vastama teraskonstruktsioonide ehituskvaliteedi tunnustamise koodeksi (GB 50205) nõuetele.
Montaaži positsioneerimiskeevitus	Seda rakendatakse poolautomaatse täistraat-gaaskaarkeevitusega (GMAW).
Keevitaja	Keevitajatel, kes tegelevad montaažiga keevitusega, peavad olema ehitusteraskonstruktsioonide keevitamise tehnilises kirjelduses (JGJ81) toodud vastavad kvalifikatsioonitunnistused.
Takk-keevisõmbluste asukoht	Takkerkeevisõmbluste asukoht: takkeevisõmblused peavad vältima ametlike keevisõmbluste algust ja lõppu ning neid ei tohi asetada nurkadesse, servadesse, otstesse ega muudesse kriitilistesse kohtadesse, kus võivad tekkida konstruktsiooni tugevuse ja töö defektid.
	T-liidete puhul nakkekeevitus: tuleb teha sümmeetriliselt mõlemalt poolt; samal ajal tuleb nii palju kui võimalik vältida takkkeevitamist soone sees. Täieliku läbitungimissoone keevitamiseks: tagasilõikamiseks, nt tagasilõikamiseks, tuleb soonele teha takkkeevitus.
	Keevitamise tugiplaatide ning peale- ja äravooluplaatide montaaži- ja keevitusasendid peavad vastama asjakohastele standarditele
Keevitusmaterjalid	Montaaži- ja kleepkeevitusel kasutatavad keevitusmaterjalid peavad olema kooskõlas ametliku keevitamise materjalidega, st kasutada tuleb samu keevitusmaterjale, mida ametlikul keevitamisel.
Keevitusmaterjalid	Kõrgtugeva ja madaltugeva terase vahelise montaaži keevitamiseks valitakse keevitusmaterjalid vastavalt madaltugeva terase klassile.
