Kui palju te nendest teraskonstruktsioonivormidest teate?

Nagu käsitlesime nelja peavoolu põhisüsteemiteraskonstruktsioonEelmisel korral juhatab EHSS teid selles numbris teraskonstruktsioone uurima. Kaasaegsetes hoonetes, kus ehituslik keerukus ja kandevõime kasvab, on laialdaselt kasutatud selliseid konstruktsioonivorme nagu võre kestad, rippkaablid, talakonstruktsioonid ja betooniga täidetud terastorud. Käesolevas väljaandes tutvustatud teraskonstruktsioonide tüüpe kasutatakse laialdaselt inseneritöös väljakujunenud tehniliste süsteemide ja vastavate tugistandarditega, domineerides nende vastavates segmenteeritud valdkondades.

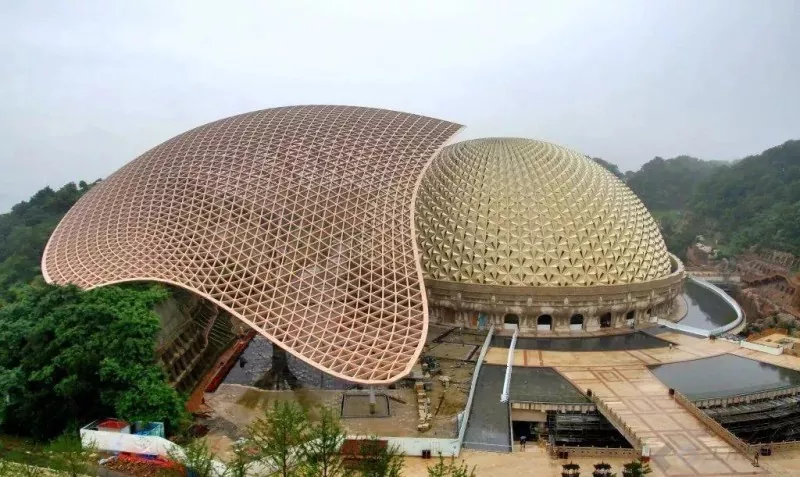

Võreline koorestruktuur, nagu nimigi ütleb, on munakoort meenutav kõvervõre struktuur. Selle põhiomadus seisneb võimes moodustada suure ulatusega kõveraid kujundeid, nagu kuplid ja kaared. Elegantse välimuse ja tõhusa jõu kandevõimega seda kasutatakse laialdaselt suurtes spordisaalides, näitusekeskustes, planetaariumides ja botaanilistes kasvuhoonetes.

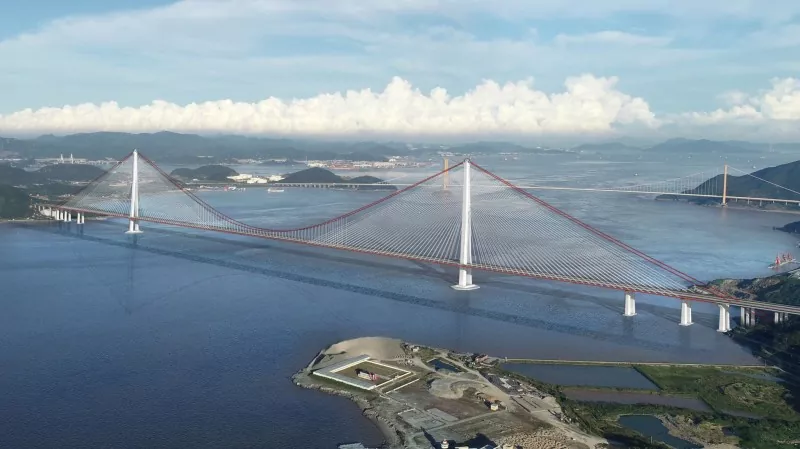

Rippkonstruktsioonid võtavad põhikomponentidena ülitugevaid teraskaableid ja saavutavad kaablite tõmbeomaduste abil suuri sildevahesid. Neil on ülisuur kandevõime, kerge omakaal ja madal terasekulu ning neid kasutatakse peamiselt rippsildade, suurte staadionite, lennujaamade terminalide ja muude projektide jaoks.

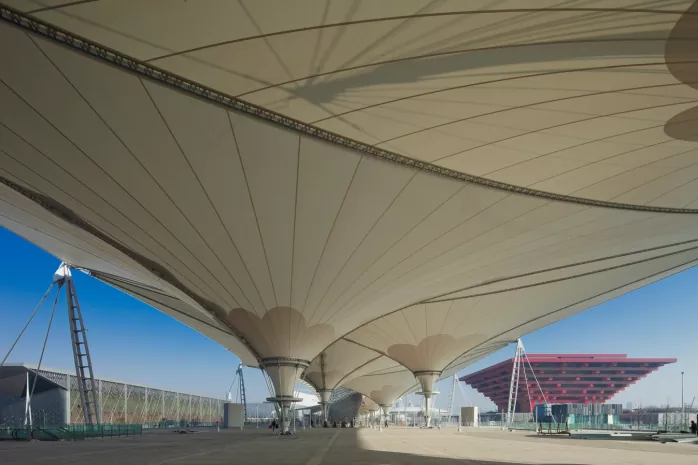

Kaabli-membraani struktuur on kõigi membraanstruktuuride seas kõige levinum ja laialdasemalt kasutatav tüüp, mis koosneb membraanimaterjalidest koos teraskomponentide või teraskarkassidega. Membraankangad on tavaliselt kaetud PTFE või PVC-ga. Kerge kaal, suur tugevus ja suur paindlikkus, et moodustada keerulisi vabakujulisi kumeraid pindu, kasutatakse seda tavaliselt varikatuste, maastikupaigaldiste, maksupunktide ja täispuhutavate kohtade jaoks.

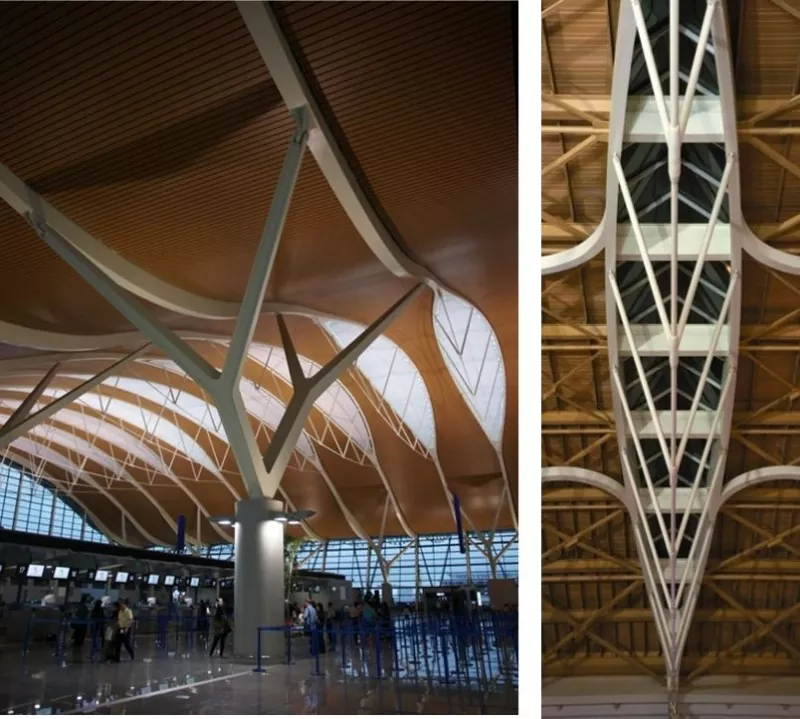

Stringile toetuv konstruktsioon koosneb jäikadest ülemistest kõõludest ja painduvatest alumistest terastrossidest, mis on ühendatud tugipostidega, kus jäigad ülemised kõõlud on enamasti terastalad või fermid, seega võib seda tõlgendada ka kui konstruktsiooni, mis on moodustatud terastalade või -fermide ühendamisel terastrossidega läbi tugipostide. Tala nööristruktuur on selle konstruktsioonisüsteemi kõige levinum ja tüüpilisem vorm, mille ülemised komponendid on tugevad võrkterasest talad. Isetasakaalu ja suurepärase kandevõimega nööritoega konstruktsioone kasutatakse peamiselt pikaajalistel katustel ja lennujaama terminalides.

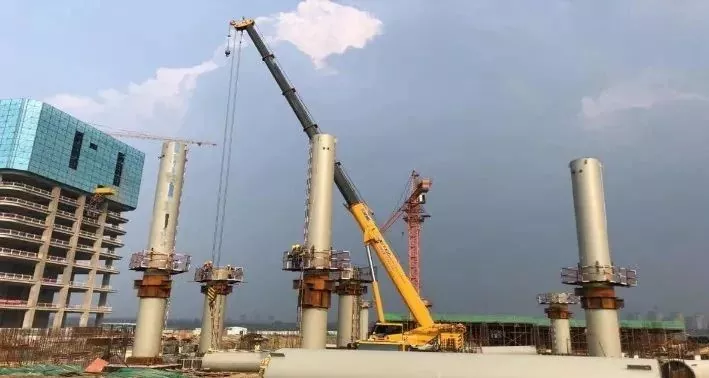

Betooniga täidetud terastoru struktuur viitab konstruktsioonile, mille terastorude sees on betoonist täidetud, et oluliselt parandada kandevõimet ja plastilisust. Sellel on suur kandevõime ja soodne elastsus ning seda kasutatakse peamiselt surveelementidena kõrghoonete sammastes, kaarsildades ja pikaajalistes konstruktsioonides.

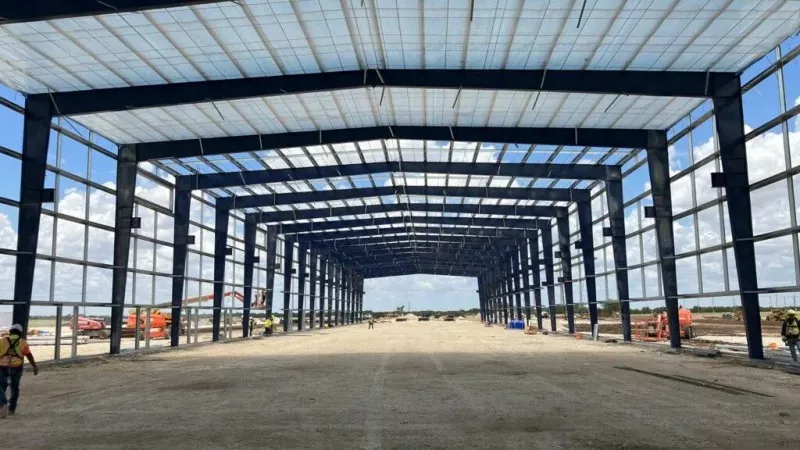

Eelmises numbris mainitud portaalraamid, terasraamid, terasfermid ja võrekonstruktsioonid on suurima turumahuga ja universaalseimate kasutusstsenaariumitega, mis on parimad valikud väikeste ja keskmise suurusega tehastele, kõrghoonetele ja tavapärastele suure avaga katustele. Seevastu selles numbris käsitletavad võrega kestad, rippkonstruktsioonid, kaabel-membraankonstruktsioonid, talakonstruktsioonid ja betoontäidisega terastorukonstruktsioonid on spetsiaalsed alamsüsteemid, mis on kohandatud stsenaariumide jaoks, mis hõlmavad spetsiaalseid sildeid, ülikõrghooneid, kergeid karpe ja liitstressitingimusi, ning esindavad ka tänapäeval levinud ja populaarseid teraskonstruktsioonide süsteeme.

KõikteraskonstruktsioonisüsteemidKahes osas hõlmatud on selged eelised ja täiendavad üksteist, moodustades ühiselt täieliku tehnilise spektri praeguse teraskonstruktsioonide projekteerimise jaoks. Täpsemalt, terasraami konstruktsioon loob aluse toestatud terasraami konstruktsioonile; võrega kestad ja ruumivõrgud kuuluvad mõlemad paralleelsete vormidena ruumiliste võrestruktuuride kategooriasse; vedrustus-, kaablimembraani- ja nööritoega konstruktsioone saab kombineerida sõrestike ja võredega, et moodustada pikaajalisi süsteeme; külmvormitud õhukeseseinalisi teraskonstruktsioone kasutatakse peamiselt teraskergkonstruktsioonisüsteemides; ja betooniga täidetud terastorukonstruktsioonid kuuluvad terasbetoon komposiit-kandesüsteemide hulka.

Praktiliste projektide konstruktsioonitüüpide valikul tuleb optimaalse lahenduse leidmiseks läbi viia igakülgne hindamine, lähtudes hoone funktsioonidest, sildetingimustest, majandusnäitajatest ja ehitusgraafiku nõuetest. Olge kursisEHSSametlikud kanalid professionaalsemate teraskonstruktsioonide tehniliste uuenduste jaoks. 21-aastase pühendumisega teraskonstruktsioonide valmistamisele ja paigaldamisele pakume teie projektidele täielikku tehnilist tuge professionaalsete oskustega.
