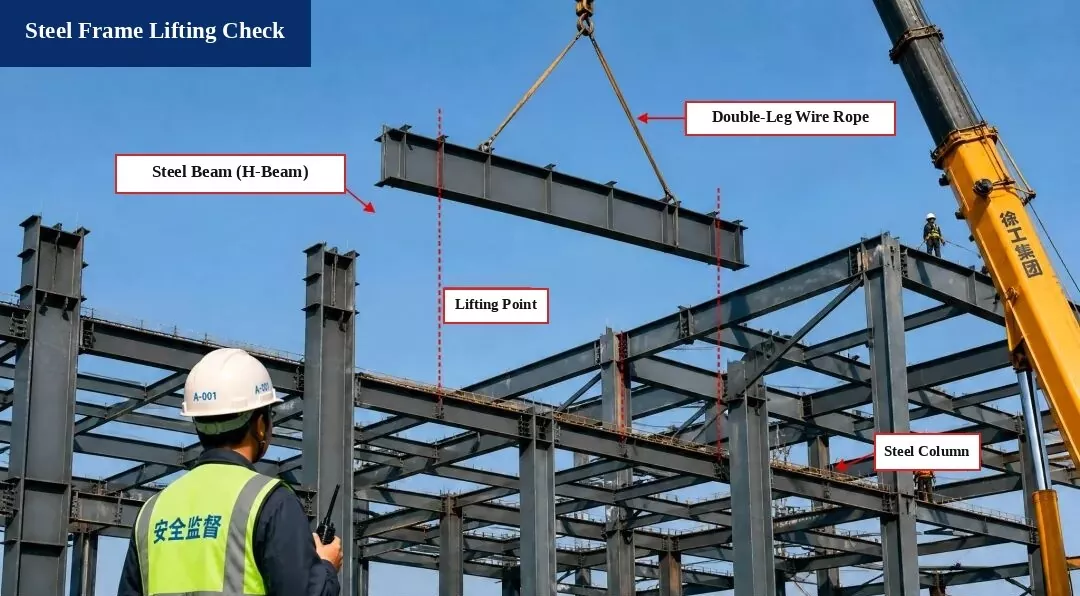

1. Terasraami tõstmise kontroll (tõstearvutus)

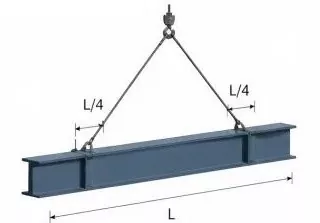

I. Tõsteskeem

Liige:Terasest tala H500×200×10×16, pikkus L = 12,0 m

Tõstepunktid:Seadke tala mõlemast otsast L/4

Trossi nurk:α ≈ 60°

II. Koormuse arvutamine

1. Tala omakaal:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dünaamiline koormustegur:Võtke 1.1

3. Troppide kaal:Eiratud (tühjendatav)

4. Kogu tõstekoormus:
P = G × 1,1 = 219,9 kN

5. Tropi pinge (tasakaalustatud koormus):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Slingi ohutuskontroll

1. Tropi tüüp:φ20 terastross, purunemiskoormus Fb = 360 kN

2. Ohutustegur (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Vastab standardnõuetele!

Kontrollige järeldust:
Tõstmine on ohutu ja vastab koodinõuetele.

Viitestandardid

• Teraskonstruktsioonide ehitamise kood (GB 50755-2012)

• Ehituse tõstmise ja tõstmise ohutuse tehniline koodeks (JGJ 276-2012)

Ohutusmärkused:

1. Enne tõstmist kontrollige terastala, trossi ja tõstetööriistu, et veenduda nende ohutuses ja töökindluses.

2. Määrake tõstmisprotsessi juhtima pühendunud inimene. Tõstetud tala all ei tohi keegi seista.

3. Lõpetage tõstetööd kohe, kui tuule kiirus jõuab 6. tasemeni või kõrgemale.

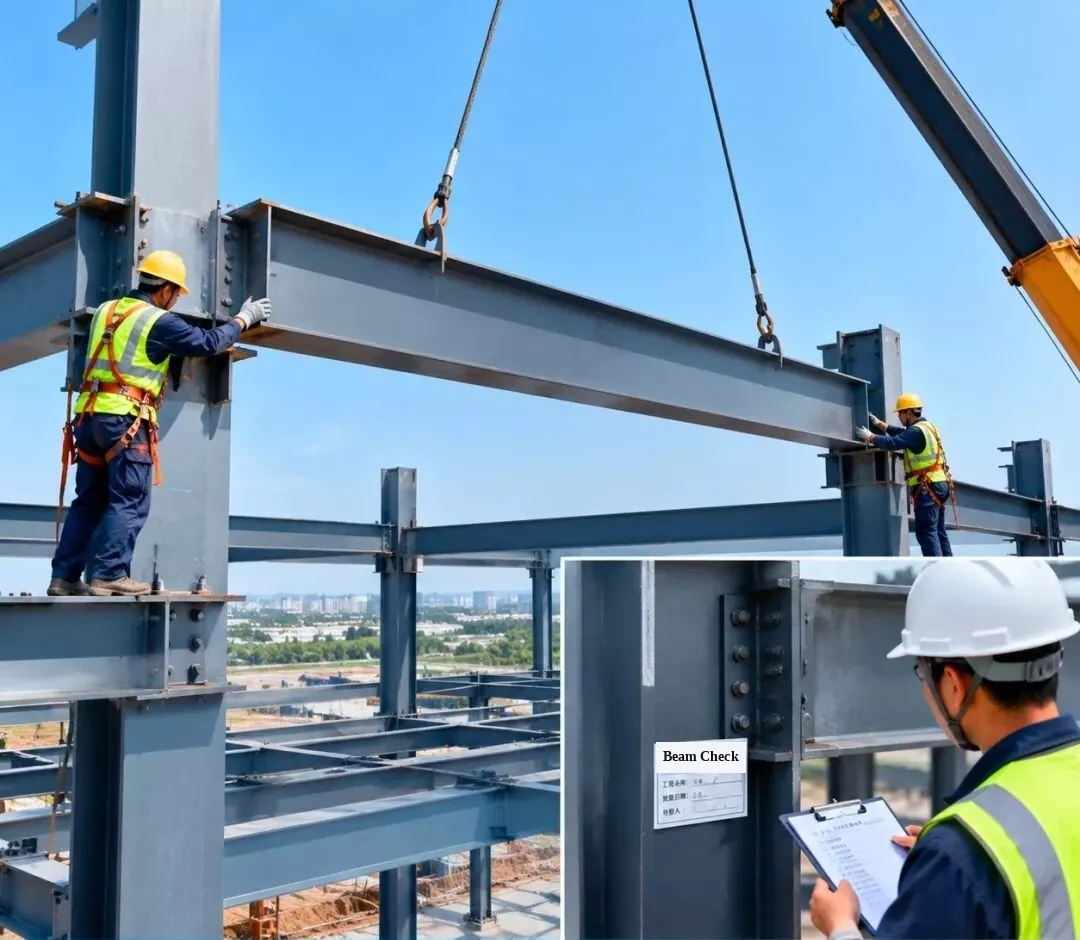

2. Terasraami paigaldamine ja ülevaatus – terastala paigaldamine

Tõstke terastala kavandatud asendisse, seejärel kontrollige ja kinnitage ühendusvuugid, et veenduda paigalduskvaliteedi vastavuses projekteerimisnõuetele.

[Sisestatud silt veerule: terastala paigalduse ülevaatus | Projekti nimi: Workshop #1 | Kontrolli kuupäev | inspektor]

3. Terasraami paigaldamine ja ülevaatus – terasest katusefermi paigaldamine

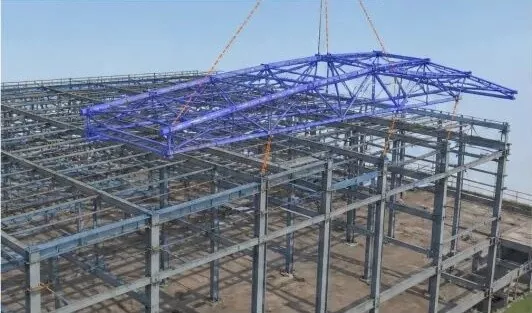

1. 3D BIM-i simulatsioon:Tõsteplaani ja paigaldusjärjekorra parandamiseks simuleerige terasest katusefermi paigaldamist.

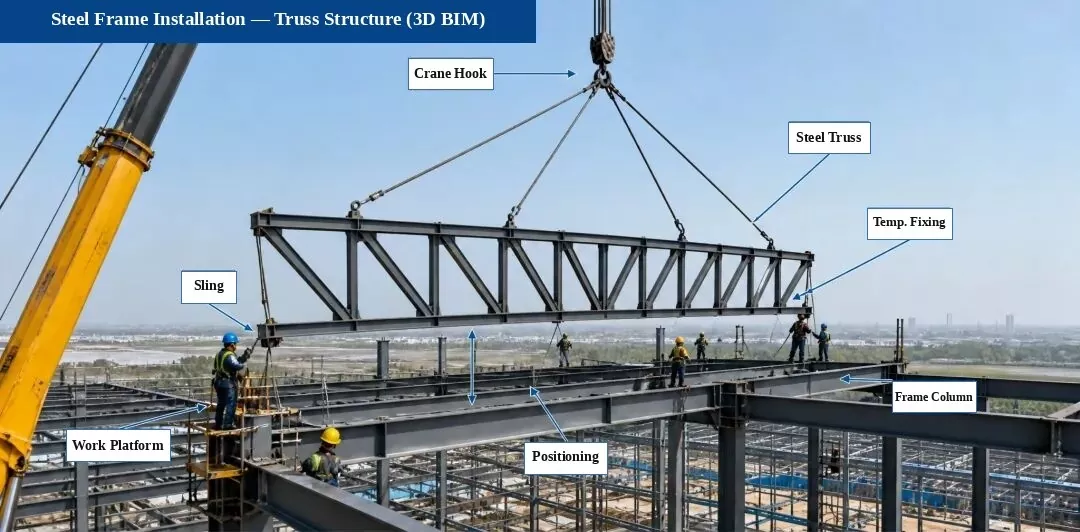

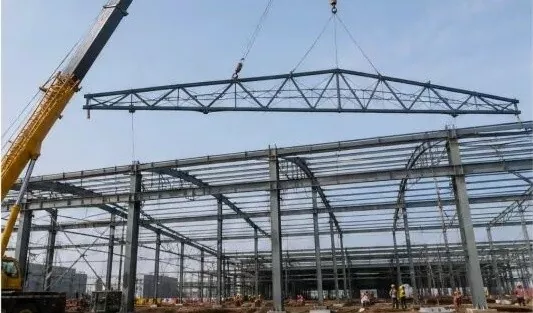

2. Katusesõrestiku tõstmine:Kasutage sõrestiku tõstmiseks veoautokraanat ja asetage see aeglaselt oma kohale, hoides seda tasakaalus.

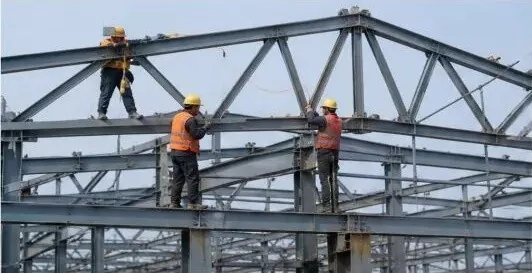

3. Positsioneerimine ja ajutine kinnitamine:Kui katuseferm on paigas, kinnitage see ajutiselt ja reguleerige selle asendit ja kõrgust (kõrgust).

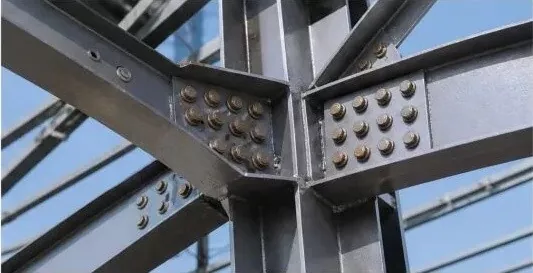

4. Kõrge tugevusega poltühendus:Tugeva ühenduse tagamiseks pingutage ülitugevaid polte vastavalt projekteerimisreeglitele.

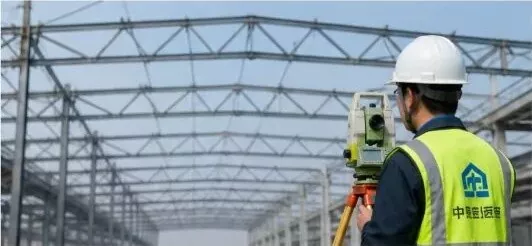

5. Paigalduse ülevaatus:Kontrollige sõrestiku kõrgust, ulatust, painutust (läbipainde) ja vertikaalset joondust, et veenduda, et need vastavad koodile.

6. Ülevaatuse protokoll:Pärast ülevaatuse läbimist täitke registreerimisvorm ja liikuge järgmise ehitusetapi juurde.

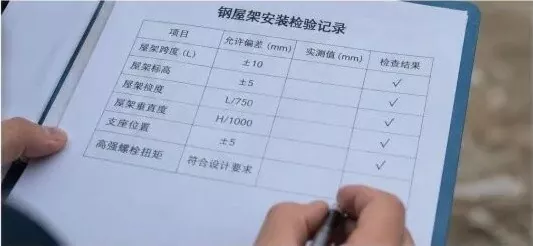

Terasest katusefermi paigaldamise ülevaatuse protokoll

Ülevaatus üksus	Lubatud viga (mm)	Mõõdetud väärtus (mm)	Kontrollige tulemust
Sõrestiku ulatus (L)	±10	—	√ (pääse)
Sõrestiku kõrgus (kõrgus)	±5	—	√ (pääse)
Sõrestiku painutamine (läbipaine)	L / 750	—	√ (pääse)
Sõrestiku vertikaalne joondamine	H / 1000	—	√ (pääse)
Toetuse positsioon	±5	—	√ (pääse)
Kõrge tugevusega poldi pöördemoment	Vastab disaininõuetele	—	√ (pääse)

Peamised kontrollpunktid:

Kontrollige kohapeal kõiki sissetulevaid terasosi, et kontrollida nende tüüpi, suurust ja keevisõmbluse kvaliteeti;
Tõsteohutuse tagamiseks kasutada ohutut ja praktilist tõsteplaani;
Reguleerige ja kinnitage sõrestik kohe pärast selle asetamist;
Keerake kõik ülitugevad poldid korralikult kinni ja testige nende pöördemomenti vastavalt koodile;
Tehke täielik kontroll veendumaks, et paigaldatud konstruktsioon vastab kõigile projekteerimis- ja koodinõuetele.

4. Terasraami paigaldamine ja ülevaatus – kaldterasest tala paigaldamine

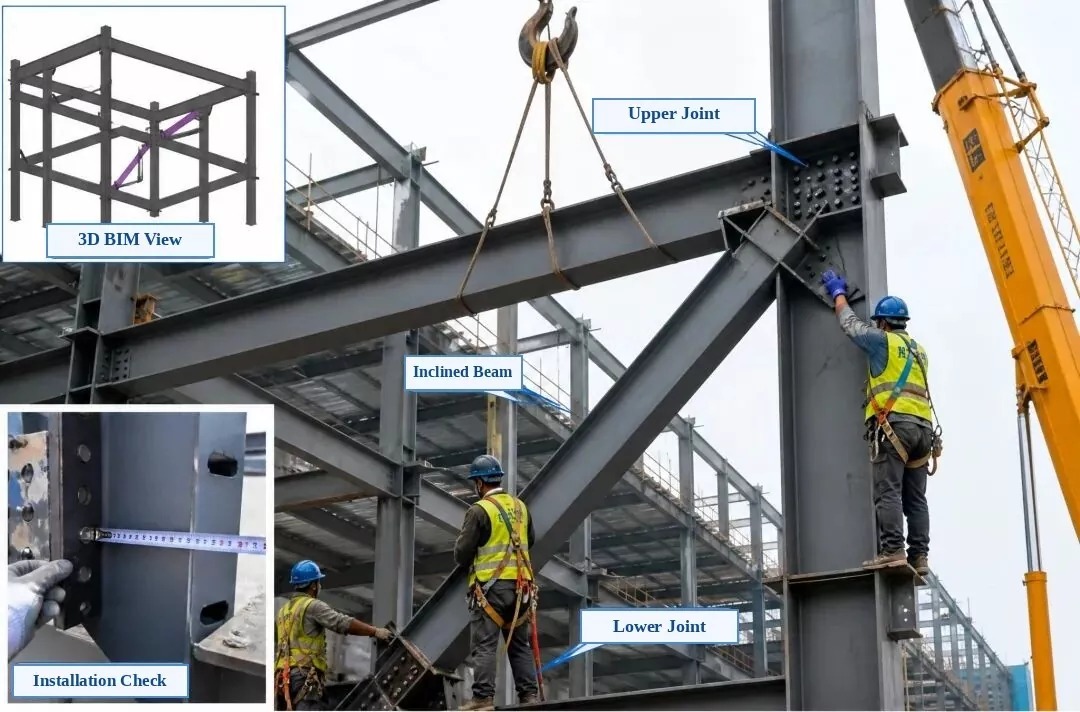

Ekstraheeritud fotosildid:Ülevalt vasakpoolne sisestus: 3D BIM-vaade | Alt vasakpoolne sisestus: paigalduskontroll | Põhifoto: ülemine ühendusliigend, kaldus terastala (diagonaalne tugi), alumine ühendusliigend

Terasraami paigaldamine ja ülevaatus – kaldterasest tala paigaldamine

1. Paigalduseelne kontroll:Kontrollige osa numbrit, suurust, poltide avade asukohti ja ühendusplaadi suunda. Veenduge, et kontaktpinnad on tasased, puhtad ning ilma rästide või õlita.

2. Tõstmine ja positsioneerimine:Kasutage kahte tõstepunkti, et tõsta kaldtala aeglaselt oma kohale. Kinnitage see ajutiselt ja veenduge, et nii ülemised kui ka alumised ühenduskohad oleksid täpselt terassamba ja -talaga kooskõlas.

3. Joondamine ja reguleerimine:Reguleerige kaldtala keskjoone asendit, kõrgust ja vertikaalset joondust, et see vastaks projekteerimisnõuetele. Lõpetage püsiühendus pärast joondamist.

4. Ühendusmeetod:Ühendage tugevate poltidega. Pingutage need ühtlaselt keskelt väljapoole mõlemale poole vastavalt konstruktsioonile ja märgistage iga polt pärast lõplikku pingutamist, mis on läbinud kontrolli.

5. Paigalduse ülevaatus:Kontrollige keskjoone asendit, kõrgust, vertikaalset joondamist, plaadi kontakti tihedust ja poltide pingutuskvaliteeti. Kõik peab vastama teraskonstruktsioonide ehituskvaliteedi tunnustamise koodeksile (GB 50205).

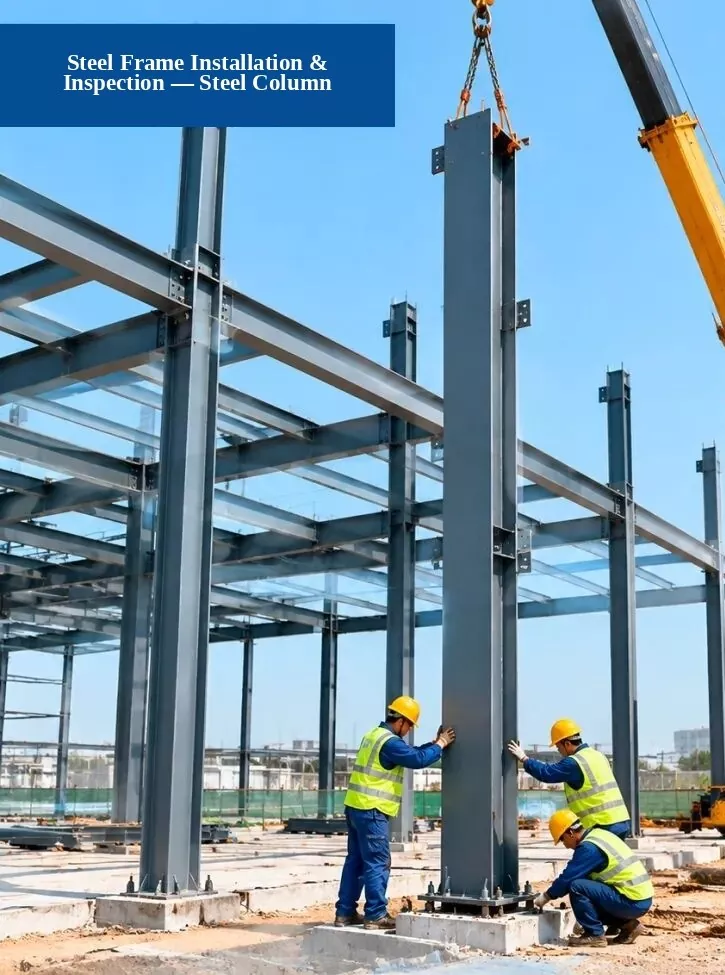

5. Terasraami paigaldamine ja ülevaatus – teraskolonni paigaldamine

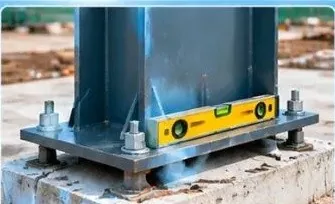

1. Vundamendi kontroll:Kontrollige, kas ankrupoltide asendid, vundamendi kõrgus ja vundamendi mõõtmed vastavad projekteerimisnõuetele.

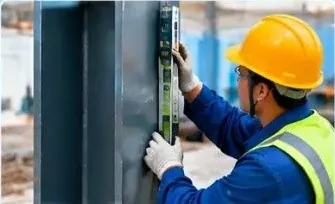

2. Vertikaalse joonduse kontroll:Kasutage tameeter-, laser- või sirgjoonelist taset, et kontrollida, kui sirgelt (vertikaalselt) terassammas seisab.

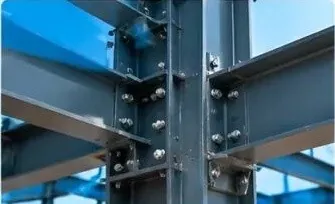

3. Ühenduse kvaliteedi kontroll:Kontrollige, kas ülitugevad poldid, keevisõmblused ja ühendusplaadid vastavad standardnõuetele.

Ehitusprotsess:1. Ettevalmistustööd → 2. Tõstke ja asetage terassammas → 3. Paigaldage ja kinnitage → 4. Kontrollimine ja vastuvõtmine

6. Terasraami paigaldamine – sõrestikkonstruktsioonide paigaldamine (3D BIM-skeem)

Paigaldusprotsessi voog:Mõõtmine ja märgistamine → Toe kontroll → Tõstmine ja asetamine → Ajutine kinnitus → Joondamine ja reguleerimine → Kõrge tugevusega poltühendus → Keevitamine (vajadusel)

Peamised paigalduspunktid:

Enne tõstmist kontrollige veelkord toe keskjoont, kõrgust ja sisseehitatud osade asukohti;
Tõstmise ajal kinnitage tuulejuhtköied (sildid), et hoida sõrestik stabiilsena;
Reguleerige ja ajutiselt kinnitage sõrestik kohe pärast paigaldamist, et vältida paindumist või moonutusi;
Kõrge tugevusega poltühendused peavad järgima projekteerimis- ja koodireegleid ning olema pingutatud vajaliku pöördemomendiga;
Keevisõmbluse kvaliteet peab vastama teraskonstruktsioonide ehituskvaliteedi tunnustamise koodeksi (GB 50205) reeglitele.

Peamised ülevaatuspunktid (kohafotod):

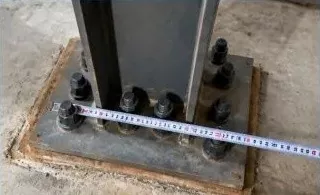

1. Tugi ja liigeste kontroll

Kontrollige tugipoltide, vaheplaatide ja sisseehitatud osade asukohti ja kõrgusi veendumaks, et need vastavad konstruktsiooninõuetele.

2. Sõrestiku joonduse kontroll

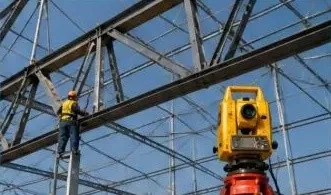

Mõõtke sõrestiku keskjoont, kõrgust ja paindet ning tehke joondamist.

3. Kõrge tugevusega poltide kontroll

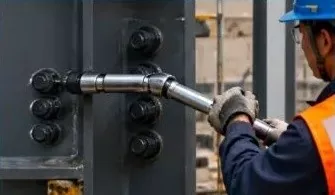

Kontrollige ülitugevate poltide arvu, suurust ja pöördemomenti ning testige neid uuesti vastavalt koodile.

Märkus.Selle projekti sõrestiku konstruktsioon on tehases eelnevalt kokku pandud ja kohapeal tõstetud sektsioonidena üles, et tagada täpne paigaldus, kvaliteet ja ohutus.

7. Teraskarkassi ja profiilmetallist katusepleki paigaldamine ja ülevaatus

Terasraami paigaldamine ja ülevaatus

(Sildid: tala tõstmine, positsioneerimine, ülitugevad poldid, vertikaal- ja kõrguskontroll, vuukide kvaliteedikontroll)

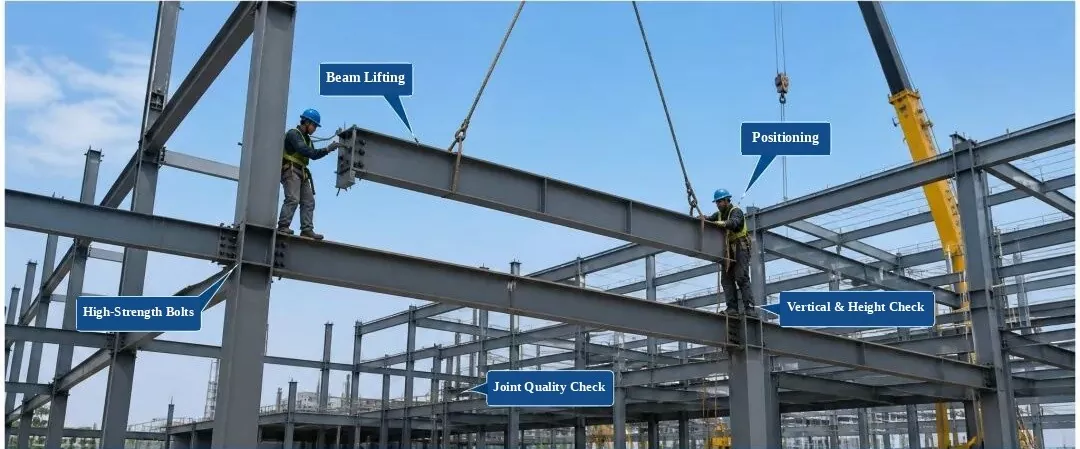

1. Sissetuleva osa kontroll:Kontrollige materjali kvaliteeti, suurust, pinna seisukorda ja sirgust. Paigaldage alles pärast kontrolli läbimist.

2. Protsessi juhtimine:Paigaldamise ajal juhtige osade positsioneerimist, kõrgust, vertikaalset joondamist ja poltide pingutamist.

3. Kontrollitavad esemed:Keskjoone asend, kõrgus, vertikaalne joondus, pinna tasasus ja poldiühenduse kvaliteet.

4. Kvaliteedistandard:Peab vastama teraskonstruktsioonide ehituskvaliteedi tunnustamise koodeksile (GB 50205-2020).

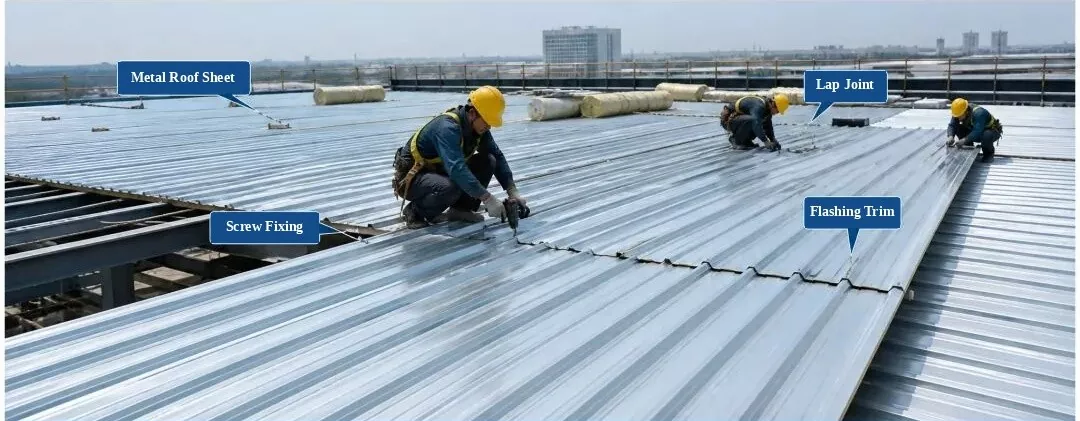

Profileeritud katusepleki paigaldamine ja ülevaatus

(Sildid: metallist katuseplekk, rippliigend, isekeermestav kruvikinnitus, vilkuv trimm)

1. Materjali kontroll:Kontrollige paneeli profiili, paksust, katet ja värvi. Kasutage ainult pärast kontrolli läbimist.

2. Paigaldusreeglid:Katke paneelid õigesti ja kinnitage need kindlalt. Hoidke kruvide vahed standardsetes piirides, ilma et kruvid oleksid kadunud või valesti paigutatud.

3. Kontrollitavad esemed:Katuse tasasus, ülekatte laius, kinnituspunktide vahekaugus ja hüdroisolatsioonidetailid.

4. Kvaliteedistandard:Peab vastama metallkatuste ehituse tehnilisele koodeksile (GB 50345-2012).

8. Terasraami paigaldamine ja ülevaatus – terastreppide ja käsipuude paigaldamine

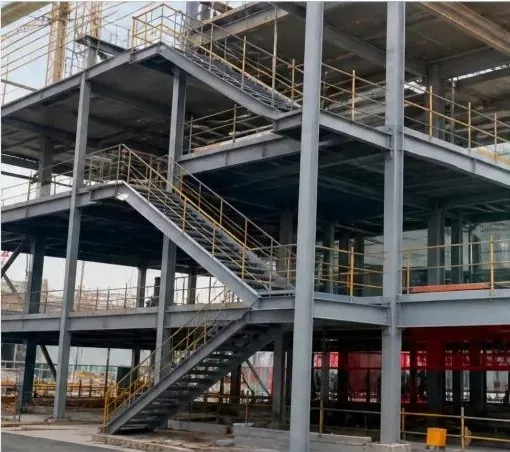

1. Valmis terastrepid ja käsipuud (saidi foto)

2. 3D BIM-mudel (terasest trepid ja käsipuud)

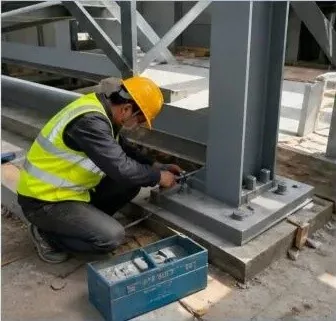

3. Terasest treppide paigaldamine (kohapealne töö)

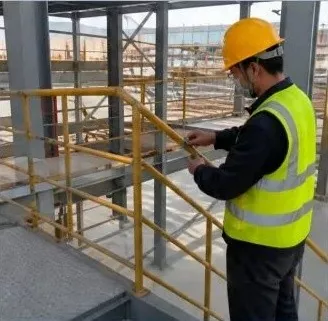

4. Käsipuude paigaldamine (tööplatsil)

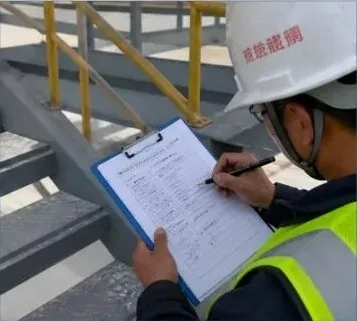

5. Paigalduse kvaliteedi kontroll (kohakontroll)

Juhised:

Enne terasest treppide ja käsipuude paigaldamist kontrollige veelkord komponentide mõõtmeid, kõrgusi ja paigutuse keskjooni;
Poltühenduste kasutamisel kontrollige kindla ühenduse tagamiseks poldi suurust, kogust ja pöördemomenti;
Paigaldatud käsipuud peavad olema kindlad ja sirged, täis- ja siledate keevisõmblustega, mis vastavad konstruktsiooni- ja koodinõuetele;
Pärast paigaldamist viige läbi kvaliteedikontroll ja täitke projekti kvaliteedi tagamiseks kontrolli protokoll.

Teraskonstruktsioonide ehitusprotsessi standardid (terasraamid)

Terasest struktuureson tänapäevasel ehitusturul laialdaselt kasutusel hoonekarkasside ehitamiseks ning neist saab tulevikus peamine ehituskonstruktsioonide valik. Teraskonstruktsioonidel on palju alamkategooriaid, struktuuritüüpe ja komponentide tüüpe. Struktuurisüsteemi alusel jaotatakse need nelja põhitüüpi: portaalraamid, ruumivõrgud, fermid ja karkassstruktuurid.
